Dimensi horizontal setiap elemen filter adalah 3 x 3,50 m, yang memberikan luas permukaan 10,50 m2 atau, untuk keempatnya bersama-sama, luas permukaan 42 m2, sehingga pada kecepatan 1 m/jam kapasitas harian adalah 24 x 42,1008 m3 air yang akan dinetralisir keasamannya.
Filter pasir lambat. Seperti yang ditunjukkan secara skematis pada Gambar 4, filter pasir lambat terdiri dari 4 elemen filter, yang masing-masing memiliki filter marmernya sendiri, meskipun juga dimungkinkan untuk mengoperasikan filter pasir apa pun dengan filter marmer. Setiap filter pasir memiliki luas permukaan 75 m2, sehingga total luas permukaan filter yang tersedia adalah 4 x 75 atau 300 m2. Pada kecepatan filtrasi maksimum yang diizinkan sebesar 15 cm/jam, maka total produksi harian dari 4 filter tersebut berjumlah 300 × 0,15 × 24 = 1080 m3.
Lapisan pasir penyaring memiliki ketebalan 65 cm, di bawahnya terdapat lapisan pasir setebal 18 cm dengan ukuran butiran lebih besar yang mengecil ke arah atas. Massa penyaring ini bertumpu pada ubin beton berpori, yang menutupi saluran sempit untuk pembuangan air limbah hasil penyaringan. Permukaan air di atas lapisan pasir adalah 70 cm, dan tekanan atau hambatan penyaring dapat mencapai maksimum 85 cm.
Untuk mencapai kecepatan filtrasi konstan—atau dengan kata lain, keluaran filter konstan—suatu “kondisi mutlak” untuk berfungsinya filter dengan baik, sebuah regulator dipasang di setiap filter dalam ruang yang dirancang khusus untuk tujuan tersebut. Regulator ini secara otomatis memastikan laju aliran konstan. Level di ruang regulator akan menyesuaikan diri seiring dengan meningkatnya resistansi filter. Namun, level ini tidak boleh pernah turun di bawah permukaan air di reservoir air bersih, agar tidak memengaruhi pengoperasian regulator. Untuk tujuan ini, ruang luapan dihubungkan ke pipa pengumpul untuk air limbah filter di ruang katup rumah filter. Ruang ini berisi katup luapan yang dapat disesuaikan yang mengontrol level di reservoir air bersih. Katup luapan ini disesuaikan sehingga resistansi maksimum filter dapat mencapai 85 cm.
Pada Gambar 4, ruang yang berisi ruang regulator dan lubang pembuangan ditunjukkan oleh tanda silang yang digambar secara diagonal. Filtrat masuk ke ruang regulator melalui pipa suplai yang dilengkapi dengan katup penutup yang terbuka bebas ke ruang regulator dan selanjutnya dialirkan melalui regulator (pembuangan apung) melalui pipa pembuangan, yang juga berisi katup penutup, ke pipa pengumpul air bersih, yang selanjutnya membuangnya ke ruang bawah tanah air bersih. Selain itu, terdapat saluran pembuangan di ruang regulator untuk memungkinkan ruang tersebut dikuras, untuk tujuan tersebut.
Pertama, kedua katup yang dijelaskan harus ditutup. Bak penampung pembuangan juga dapat dibilas. Air pembilas, keduanya dari ruang pengatur serta dari lubang pembuangan, mengalir ke ruang bawah tanah katup filter dan selanjutnya dibuang dari sana ke kalium karbonat.
Setiap filter memiliki ruang pengatur dan lubang pembuangan. Untuk menguras air yang berada di atas lapisan pasir filter melalui bak penampung pembuangan, yang tepi atasnya sejajar dengan permukaan atas lapisan pasir, pasokan air baku ke filter pertama-tama dihentikan dan kemudian katup pembuangan bak penampung pembuangan dibuka. Katup penutup pada pipa pembuangan air bersih di belakang regulator juga ditutup. Setelah air mengalir melalui bak penampung pembuangan hingga setinggi tepi atas, jika diinginkan, air dapat dibiarkan mengalir lebih jauh dari filter melalui katup pembuangan ruang regulator, di mana katup penutup pada pipa pasokan ruang regulator secara alami tetap terbuka.
Seperti yang telah disebutkan, luapan di ruang penutup filter diatur sedemikian rupa sehingga resistansi maksimum filter dapat mencapai 85 cm. Namun, demi alasan keamanan, filter harus dibersihkan segera setelah resistansi tersebut naik menjadi 65, atau paling banyak 70 cm.
Untuk membersihkan filter, air bersih dapat dimasukkan di bawah tekanan ke bagian bawah filter, yang menembus lapisan filter dari bawah ke atas, melonggarkan lapisan filter yang terbentuk pada permukaan pasir, dan mengalir melewati tepi bak pembuangan. Ini adalah pembersihan dengan pencucian balik, yang jarang digunakan dalam filtrasi lambat karena benar-benar mengacaukan lapisan filter. Metode ini hanya dapat digunakan dalam kasus-kasus yang diperlukan, misalnya, ketika ingin membilas seluruh massa pasir.
Untuk metode pembersihan filter yang normal, berikut ini dikutip dari tulisan Ir. N. D. R. SCHAAFSMA dari Stasiun Penelitian Pemurnian Air di Manggarai.
Pembersihan adalah pekerjaan yang sangat teliti. Untuk tujuan ini, saluran masuk filter dimatikan dan filter dibiarkan mengalir melalui saluran pembuangan dengan kecepatan yang semakin berkurang hingga permukaannya turun hingga sekitar 10 cm di bawah permukaan pasir 1).
Kemudian lapisan pasir paling atas (setebal 2 hingga 3 cm) harus disingkirkan dengan sekop, sambil meminimalkan perubahan pada pasir, karena hal ini akan mengganggu fungsi yang tepat dengan alasan yang sama seperti peningkatan atau penurunan kecepatan filter secara tiba-tiba.
Oleh karena itu, mereka mulai meletakkan dua papan di atas pasir untuk setiap pekerja dan memastikan bahwa hanya papan-papan ini, dan bukan pasir, yang diinjak. Pekerja, berdiri di atas papannya, dengan hati-hati menyekop pasir di sebelahnya.
1) Pada instalasi di Pangkalpinang, sebagaimana telah ditetapkan sebelumnya, massa air di atas pasir filter pertama-tama dibuang melalui tepi sumur drainase, dan selanjutnya air tersebut dibuang lebih lanjut melalui blowdown ruang regulator. 2) Biasanya 2 cm sudah cukup. (BP / KM)*
Bersambung

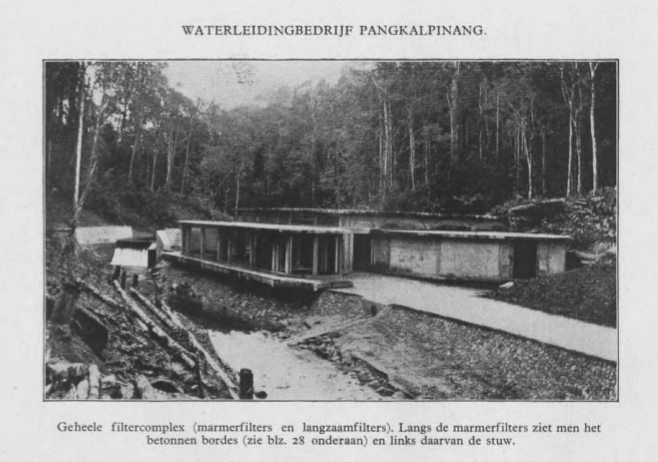

Foto : Geheele filtercomplex (marmerfilters en langzaamfilters). Langs de marmerfilters ziet men het betonnen bordes (zie blz. 28 onderaan) en links daarvan de stuw.
Catatan : Naskah ini dikutip dari buku WATERLEIDINGBEDRUF PANGKAL PINANG, Tahun 1932.
